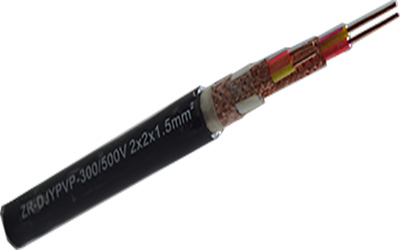

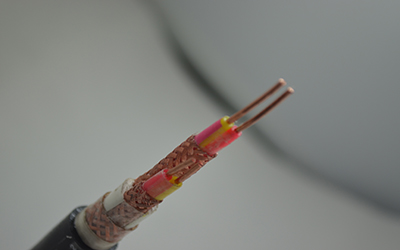

分屏蔽加總屏蔽類型計算機電纜
一、依據標準：TICW/06-2009 《計算機與儀表電纜》
?? 本產品適用于發電、冶金、石化等工礦企業電子計算機系統，自動化控制系統的信號傳輸及檢測儀器、儀表等連接用多對屏蔽抗干擾電纜。
三、分屏蔽加總屏蔽類型計算機電纜的電氣性能
檢驗項目
單位
技術指標
PE、XLPE絕緣
PVC絕緣
絕緣電阻(20℃) ≥
任一線對導體間
MΩ·km
3000
25
線對屏蔽間
1
1
最大工作電容
無屏蔽或只有總屏蔽
pF/m
90
150
分屏或分屏+總屏蔽
130
280
電容不平衡?≤（測量長度250米）
有分屏蔽
PF
500
500
無分屏蔽
250
250
屏蔽抑制系數≤
只有分屏或只有總屏
?
0.05
0.05
既有分屏又有總屏
?
0.01
0.01
四、產品型號、名稱
型號
產品名稱
DJYPVP
銅芯聚乙烯絕緣銅絲編織分屏蔽加總屏蔽聚氯乙烯護套計算機電纜
DJYP1VP1
銅芯聚乙烯絕緣銅塑復合帶分屏蔽加總屏蔽聚氯乙烯護套計算機電纜
DJYP2VP2
銅芯聚乙烯絕緣銅帶編織分屏蔽加總屏蔽聚氯乙烯護套計算機電纜
DJYP3VP3
銅芯聚乙烯絕緣鋁塑復合帶分屏蔽加總屏蔽聚氯乙烯護套計算機電纜
DJYJPVP
銅芯交聯聚乙烯絕緣銅絲編織分屏蔽加總屏蔽聚氯乙烯護套計算機電纜
DJYJP1VP1
銅芯交聯聚乙烯絕緣銅塑復合帶分屏蔽加總屏蔽聚氯乙烯護套計算機電纜
DJYJP2VP2
銅芯交聯聚乙烯絕緣銅帶分屏蔽加總屏蔽聚氯乙烯護套計算機電纜
DJYJP3VP3
銅芯交聯聚乙烯絕緣鋁塑復合帶分屏蔽加總屏蔽聚氯乙烯護套計算機電纜
DJVPVP
銅芯聚氯乙烯絕緣銅絲編織分屏蔽加總屏蔽聚氯乙烯護套計算機電纜
DJVP1VP1
銅芯聚氯乙烯絕緣銅塑復合帶分屏蔽加總屏蔽聚氯乙烯護套計算機電纜
DJVP2VP2
銅芯聚氯乙烯絕緣銅帶分屏蔽加總屏蔽聚氯乙烯護套計算機電纜
DJVP3VP3
銅芯聚氯乙烯絕緣鋁塑復合帶分屏蔽加總屏蔽聚氯乙烯護套計算機電纜
五、安裝、使用特性
1、PVC、PE絕緣電纜敷設溫度應不低于0℃，XLPE絕緣電纜敷設溫度應不低于-15℃；
2、PVC、PE絕緣電纜導體的長期允許工作溫度為70℃，短路時（最長持續時間不超過5S）電纜導體的最高工作溫度為160℃；
3、XLPE絕緣電纜導體的長期允許工作溫度為90℃，短路時（最長持續時間不超過5S）電纜導體的最高工作溫度為250℃；
4、電纜允許的彎曲半徑：無鎧裝層的電纜，應不小于電纜外徑的6倍；有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍，有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍。
?
