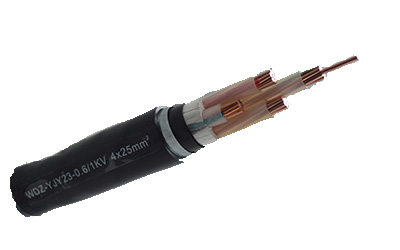

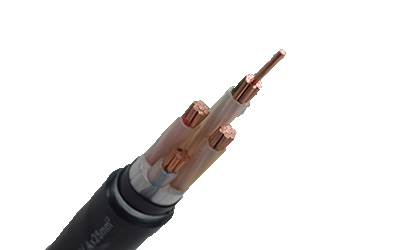

額定電壓0.6/1kV交聯聚乙烯絕緣聚氯乙烯護套電力電纜
一、本產品適用于交流額定電壓0.6/1kV，工作頻率50Hz線路中，供輸配電能之用。
?二、生產標準：GB/T12706.1-2008
三、型號名稱、規(guī)格
|
型號 |
名稱 |
芯數 |
標稱截面（mm2） |
|
|
銅芯 |
鋁芯 |
|||
|
YJV |
YJLV |
交聯聚乙烯絕緣聚氯乙烯護套電力電纜 |
1～5芯 |
1.5～630(1芯） |
|
YJY |
YJLY |
交聯聚乙烯絕緣聚乙烯護套電力電纜 |
||
|
YJV-22 |
YJLV-22 |
交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯外護套電力電纜 |
||
|
YJV-23 |
YJLV-23 |
交聯聚乙烯絕緣鋼帶鎧裝聚乙烯外護套電力電纜 |
1.5～500(2～5芯） |
|
|
YJV-32 |
YJLV-32 |
交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯外護套電力電纜 |
||
|
YJV-33 |
YJLV-33 |
交聯聚乙烯絕緣鋼絲鎧裝聚乙烯外護套電力電纜 |
||
標稱截面mm2
導體mm
絞合線芯（根數/單線直徑）
絞合外徑mm
1.5
1/1.38
1.38
2.5
1/1.78
1.78
4
1/2.25
2.25
6
1/2.76
2.76
10
7/1.35
4.05
16
7/1.70
5.10
25
7/2.14
6.42
35
7/2.52
7.56
50
19/1.78
8.90
70
19/2.14
10.70
95
19/2.52
12.60
120
37/2.03
14.21
150
37/2.25
15.75
185
37/2.52
17.64
1、電纜導體長期允許工作溫度不超過70℃。
2、短路時（最長持續(xù)時間不超過5秒），電纜導體的最高溫度不超過160℃。
3、敷設電纜時的溫度環(huán)境應不低于0℃，低于0℃時應先預熱。
4、多芯電纜無鎧裝的最小彎曲半徑不小于電纜外徑的12倍，有鎧裝應不小于電纜外徑的15倍。單芯電纜鎧裝的最小彎曲半徑不小于電纜外徑的15倍，有鎧裝的最小彎曲半徑不小于電纜外徑的20倍。
5、額定電壓0.6/1KV 聚氯乙烯絕緣電力電纜的結構參數。
?
